Τα θερμομονωτικά πάνελ πλαγιοκάλυψης φανερής στήριξης CORE είναι σύνθετα μονολιθικά πάνελ που αποτελούνται από δύο γαλβανισμένα και προβαμμένα χαλυβδοελάσματα και σκληρό αφρό πολυουρεθάνης PUR ή PIR. Χρησιμοποιούνται για τις καλύψεις των όψεων των κτιρίων καθώς και για την κατασκευή εσωτερικών διαχωριστικών τοιχίων και ψευδοροφών.
Συμμορφώνονται με το Ευρωπαϊκό Πρότυπο ΕΝ 14509:2013 και φέρουν σήμανση CE.

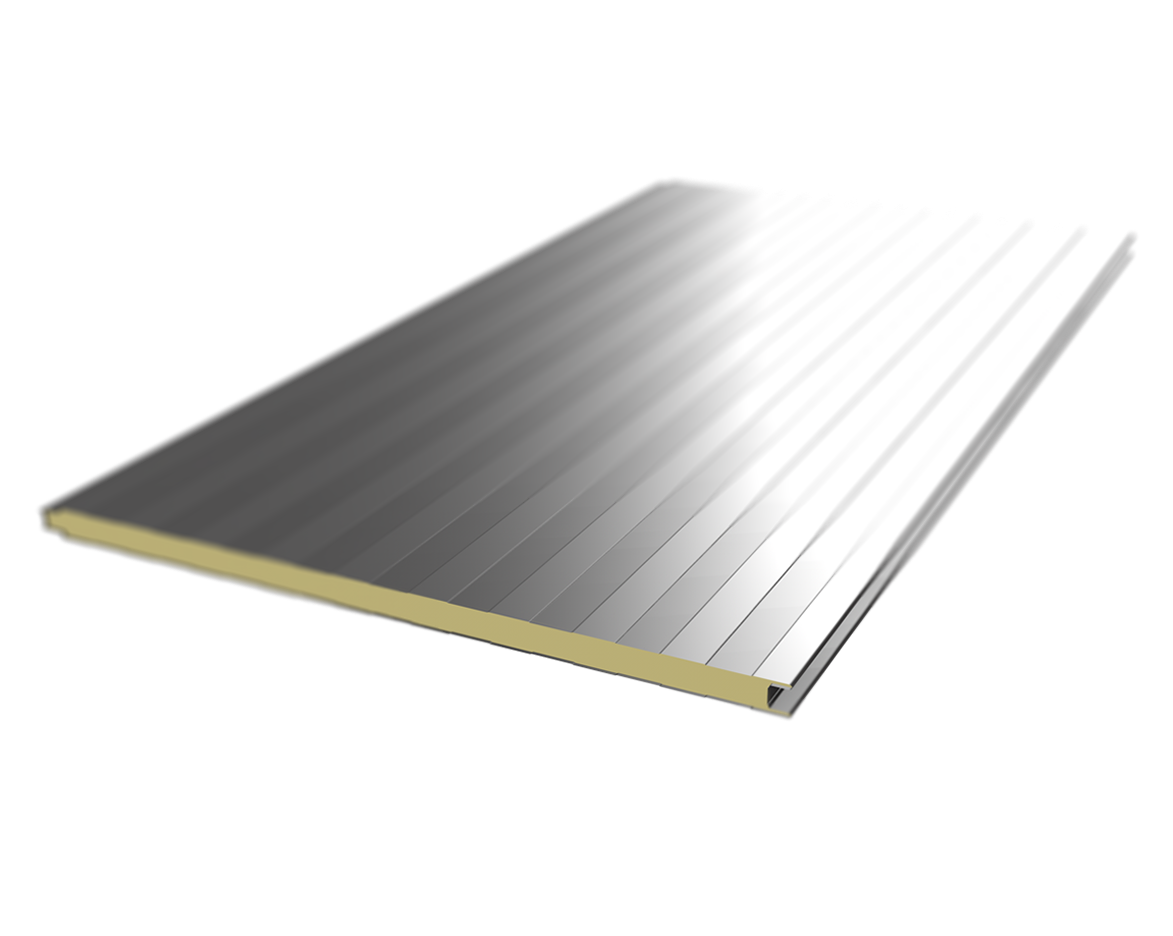

Τα ECOPANEL WL/FW είναι η βασική σειρά δομικών πάνελ πλαγιοκάλυψης φανερής στήριξης CORE. Η διαμόρφωση των εξωτερικών επιφανειών των πάνελ και των δύο πλευρών, είναι δύο μορφών, «γραμμικό επίπεδο»
Παράγονται σε πάχη 40mm - 50mm - 60mm. Το πάχος των ελασμάτων κυμαίνεται από 0.40mm έως 0.60mm και οι επιστρώσεις καθώς και η χρωματική απόχρωση της εξωτερικής τους πλευράς εξαρτώνται από τις ειδικές ανάγκες του κάθε έργου.
Ειδικά χαρακτηριστικά

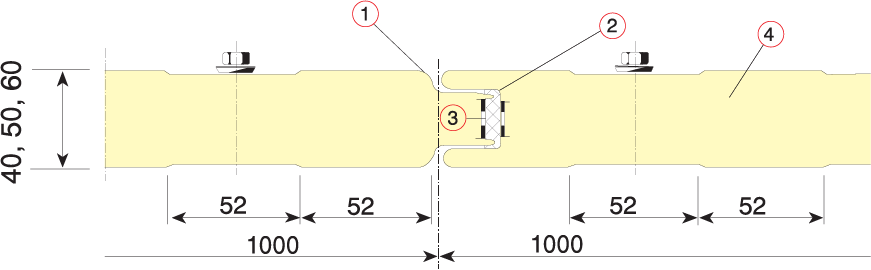

- Κατάλληλη διαµόρφωση των ελασµάτων και του αρµού για την αντιµετώπιση εξωτερικών επιρροών όπως καιρικές συνθήκες, θερµικές µεταβολές, µηχανικές πιέσεις.
- Αφρώδης ταινία στο θηλυκό µέρος της κατά πλάτος αλληλοεπικάλυψης για επίτευξη αεροστεγανότητας.
- Πλευρική αλουµινοταινία για αποτροπή διαφυγής των αερίων από τις κυψέλες πολυουρεθάνης κατά την ωρίµανση του αφρού, µε αποτέλεσµα την καλύτερη θερµοµονωτική συµπεριφορά του πάνελ στο πέρασµα του χρόνου.
- Αφρός CFC Free & HCFC Free µη επιβαρυντικός για το όζον.
| Τύπος Πάνελ |
Εξωτερικό Πάχος Ελασμάτων
(mm) |
Εσωτερικό Πάχος Ελασμάτων
(mm) |
D
(mm) |
Βάρος Πάνελ
(kg/m 2) |
Συντελεστής
Θερμοπερατότητας U (W/m 2K) |
Μέγιστο Μήκος Παραγωγής
(m) |
|
|---|---|---|---|---|---|---|---|
| WL/FW 40 | 0.45 | 0.45 | 40 | 8.61 | 0.51 | 16.0 | 16.0 |
| WL/FW 50 | 0.45 | 0.45 | 50 | 8.99 | 0.42 | 16.0 | |
| WL/FW 60 | 0.45 | 0.45 | 60 | 9.37 | 0.35 | 16.0 |
Συντελεστής θερµικής αγωγιµότητας "λ" = 0,02 W/m*K
Τα EASYPANEL WL/FW είναι η οικονομική σειρά των πάνελ πλαγιοκάλυψης φανερής στήριξης CORE. Έχουν τα ίδια γεωμετρικά χαρακτηριστικά με τα ECOPANEL.
Παράγονται σε πάχη 40mm - 50mm - 60mm με πάχος ελασμάτων ≤ 0,35mm και σε χρωματισμούς της εξωτερικής τους πλευράς στις κλίμακες RAL 9002 - 9006.

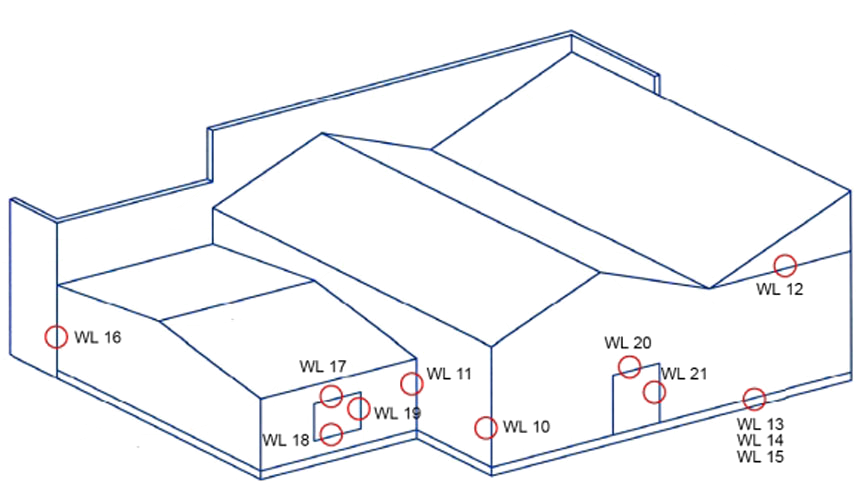

Κατασκευαστικές Λεπτομέρειες

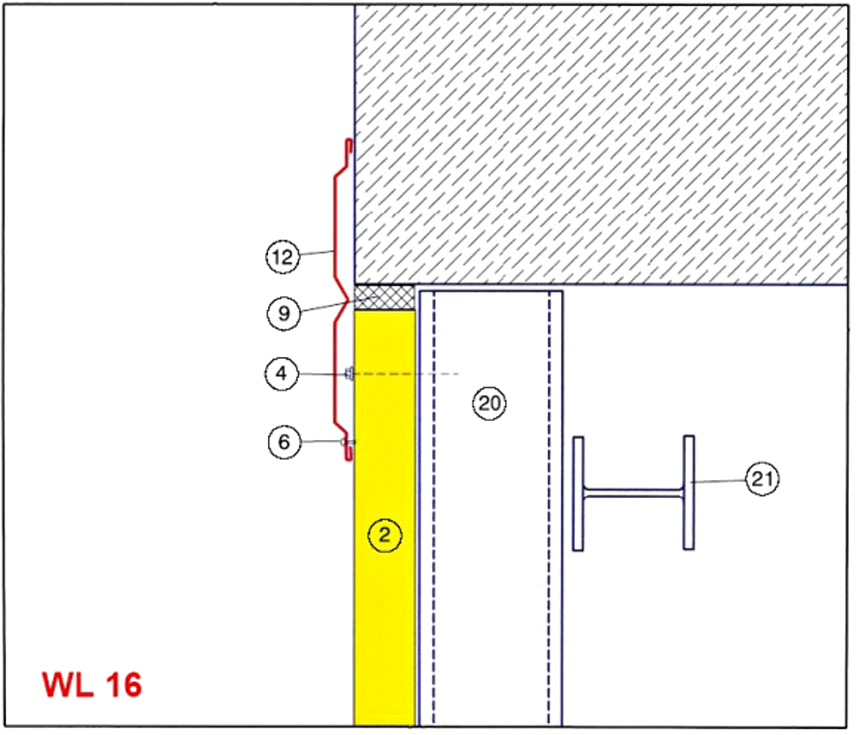

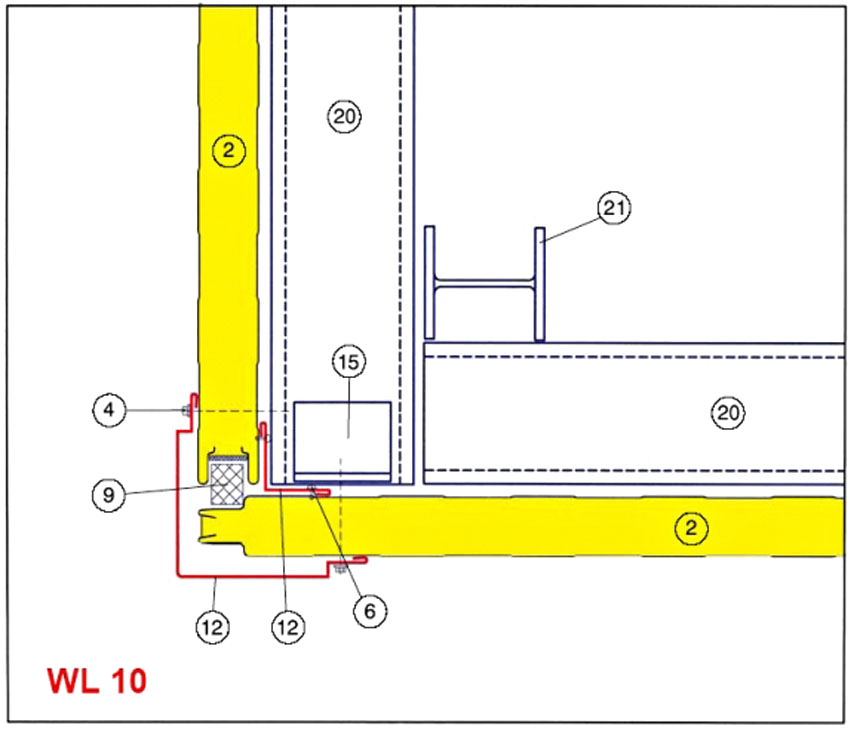

- 2. ECOPANEL WL
- 4. Αυτοδιατρητική βίδα στερέωσης 5,5 - 6,3mm x L και µεταλλική ροδέλα µε EPDM
- 6. Βίδα συρραφής
- 9. Μονωτικό υλικό (Πολυουρεθάνη - Πετροβάµβακας)
- 12. Ειδικό τεµάχιο
- 15. Γωνία έδρασης
- 20. Τεγίδα σχήµατος «C»
- 21. Μεταλλικός σκελετός

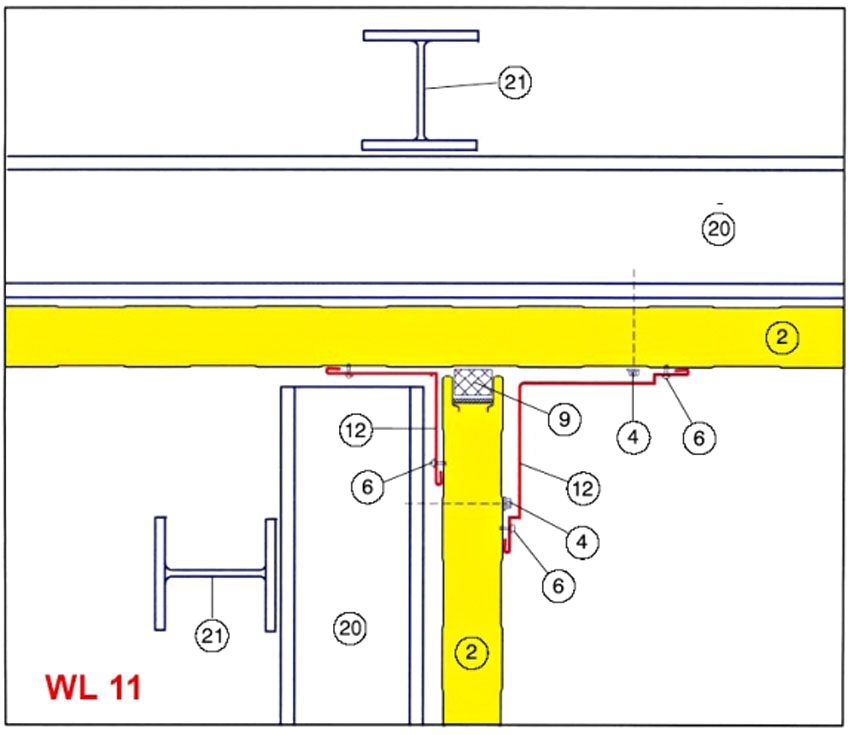

- 2. ECOPANEL WL
- 4. Αυτοδιατρητική βίδα στερέωσης 5,5 - 6,3mm x L και µεταλλική ροδέλα µε EPDM
- 6. Βίδα συρραφής
- 9. Μονωτικό υλικό (Πολυουρεθάνη - Πετροβάµβακας)
- 12. Ειδικό τεµάχιο
- 20. Τεγίδα σχήµατος «C»
- 21. Μεταλλικός σκελετός

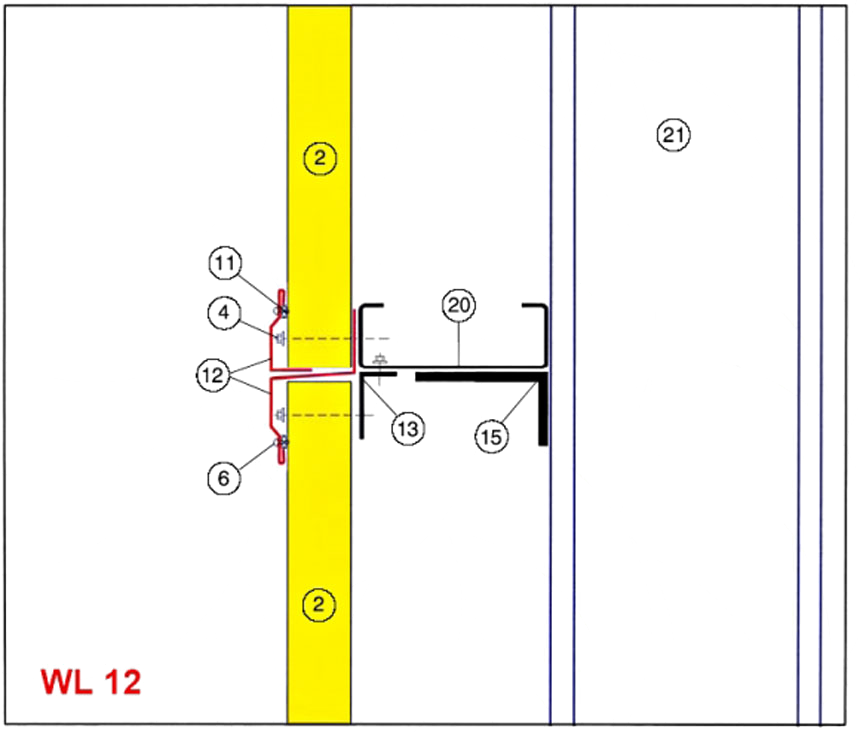

- 2. ECOPANEL WL
- 4. Αυτοδιατρητική βίδα στερέωσης 5,5 - 6,3mm x L και µεταλλική ροδέλα µε EPDM
- 6. Βίδα συρραφής
- 11. Βουτιλικό κορδόνι
- 12. Ειδικό τεµάχιο
- 13. Ειδικό τεµάχιο στήριξης
- 15. Γωνία έδρασης
- 20. Τεγίδα σχήµατος «C»
- 21. Μεταλλικός σκελετός

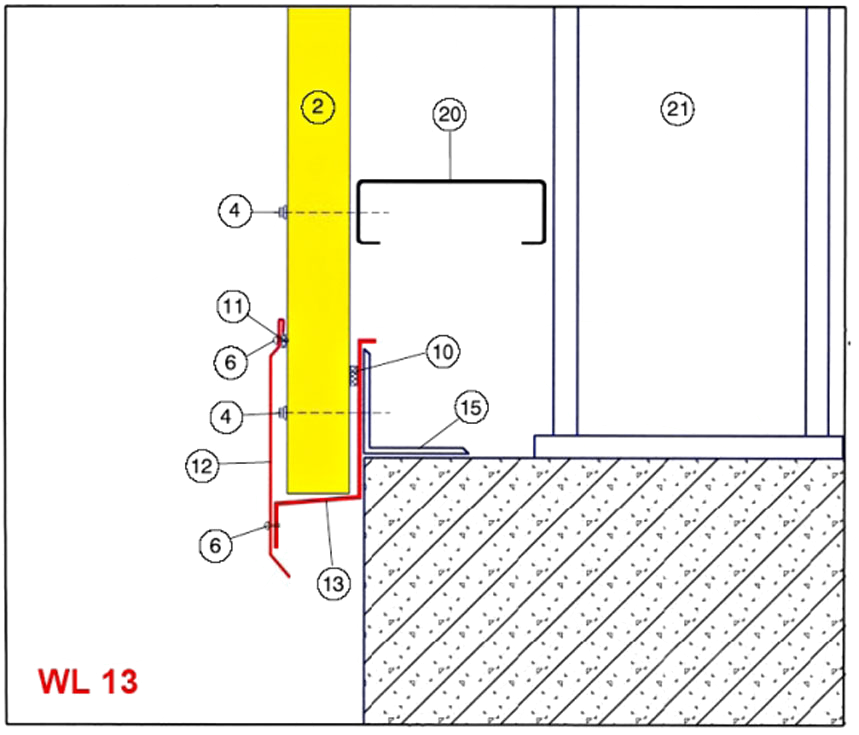

- 2. ECOPANEL WL
- 4. Αυτοδιατρητική βίδα στερέωσης 5,5 - 6,3mm x L και µεταλλική ροδέλα µε EPDM
- 6. Βίδα συρραφής
- 10. Σφραγιστική ταινία
- 11. Βουτιλικό κορδόνι
- 12. Ειδικό τεµάχιο
- 13. Ειδικό τεµάχιο στήριξης
- 15. Γωνία έδρασης 20. Τεγίδα σχήµατος «C»
- 21. Μεταλλικός σκελετός

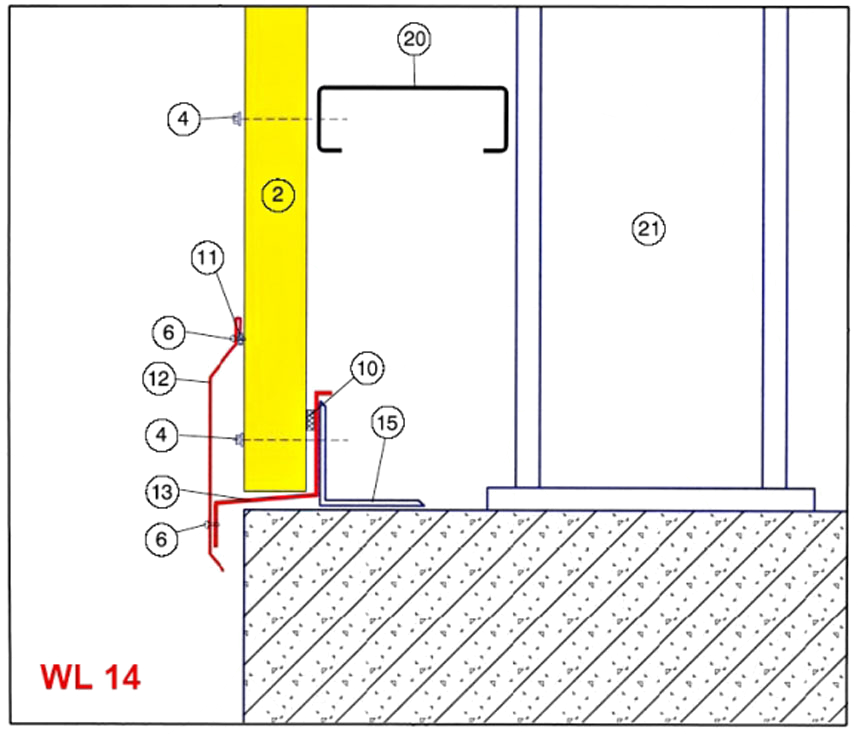

- 2. ECOPANEL WL
- 4. Αυτοδιατρητική βίδα στερέωσης 5,5 - 6,3mm x L και µεταλλική ροδέλα µε EPDM
- 6. Βίδα συρραφής
- 10. Σφραγιστική ταινία
- 11. Βουτιλικό κορδόνι
- 12. Ειδικό τεµάχιο
- 13. Ειδικό τεµάχιο στήριξης
- 15. Γωνία έδρασης 20. Τεγίδα σχήµατος «C»
- 21. Μεταλλικός σκελετός

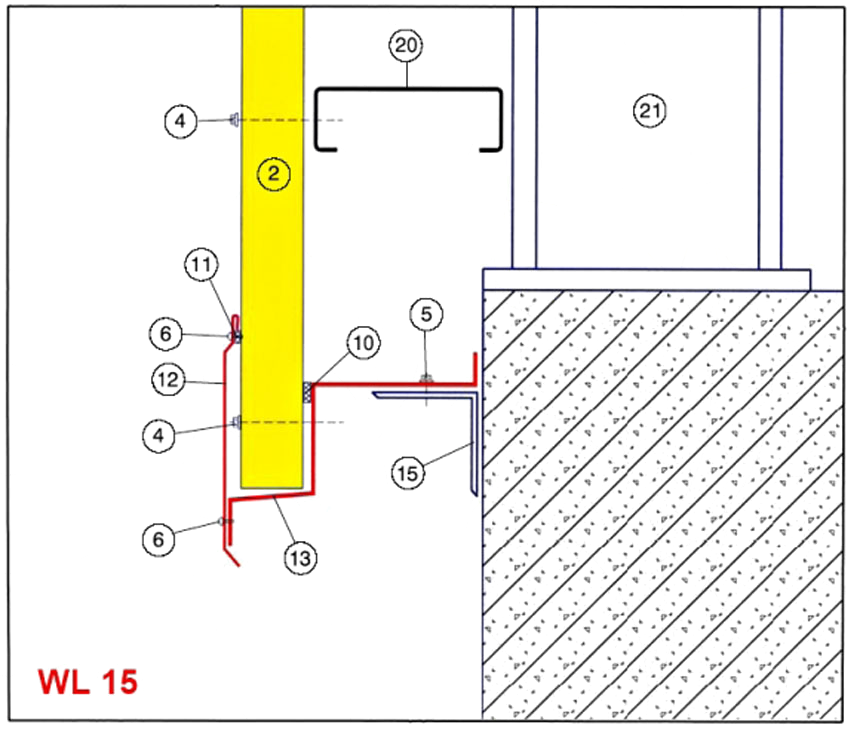

- 2. ECOPANEL WL
- 4. Αυτοδιατρητική βίδα στερέωσης 5,5 - 6,3mm x L και µεταλλική ροδέλα µε EPDM
- 5. Αυτοδιατρητική βίδα στερέωσης 5,5mm x L
- 6. Βίδα συρραφής 10. Σφραγιστική ταινία
- 11. Βουτιλικό κορδόνι
- 12. Ειδικό τεµάχιο
- 13. Ειδικό τεµάχιο στήριξης
- 15. Γωνία έδρασης
- 20. Τεγίδα σχήµατος «C»
- 21. Μεταλλικός σκελετός
- 2. ECOPANEL WL
- 4. Αυτοδιατρητική βίδα στερέωσης 5,5 - 6,3mm x L και µεταλλική ροδέλα µε EPDM
- 6. Βίδα συρραφής
- 9. Μονωτικό υλικό (Πολυουρεθάνη - Πετροβάµβακας)
- 12. Ειδικό τεµάχιο
- 20. Τεγίδα σχήµατος «C»
- 21. Μεταλλικός σκελετός

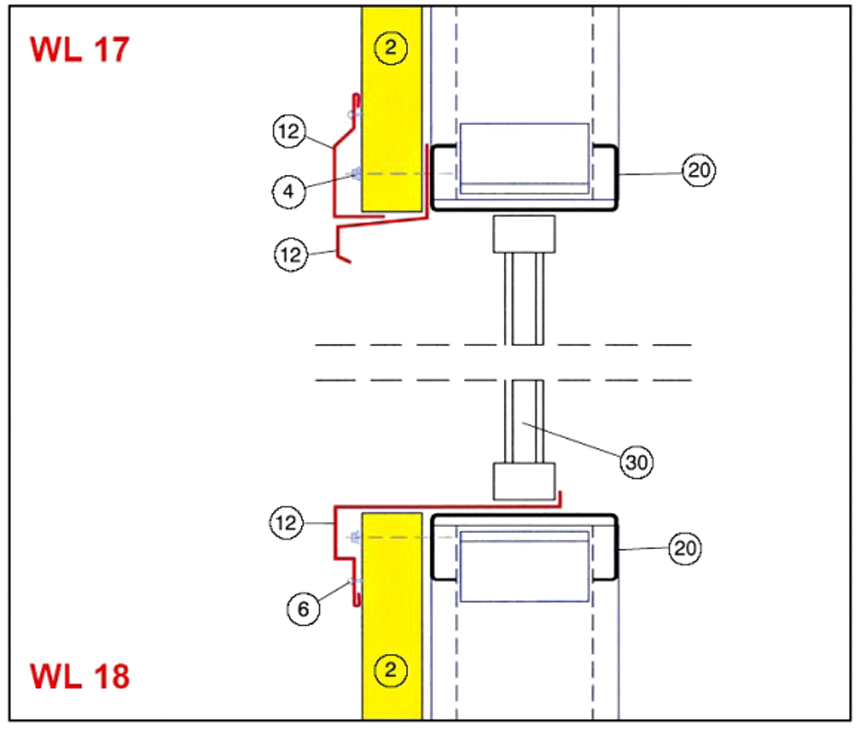

- 2. ECOPANEL WL
- 4. Αυτοδιατρητική βίδα στερέωσης 5,5 - 6,3mm x L και µεταλλική ροδέλα µε EPDM
- 6. Βίδα συρραφής
- 12. Ειδικό τεµάχιο
- 20. Τεγίδα σχήµατος «C»
- 30. Υαλοστάσιο

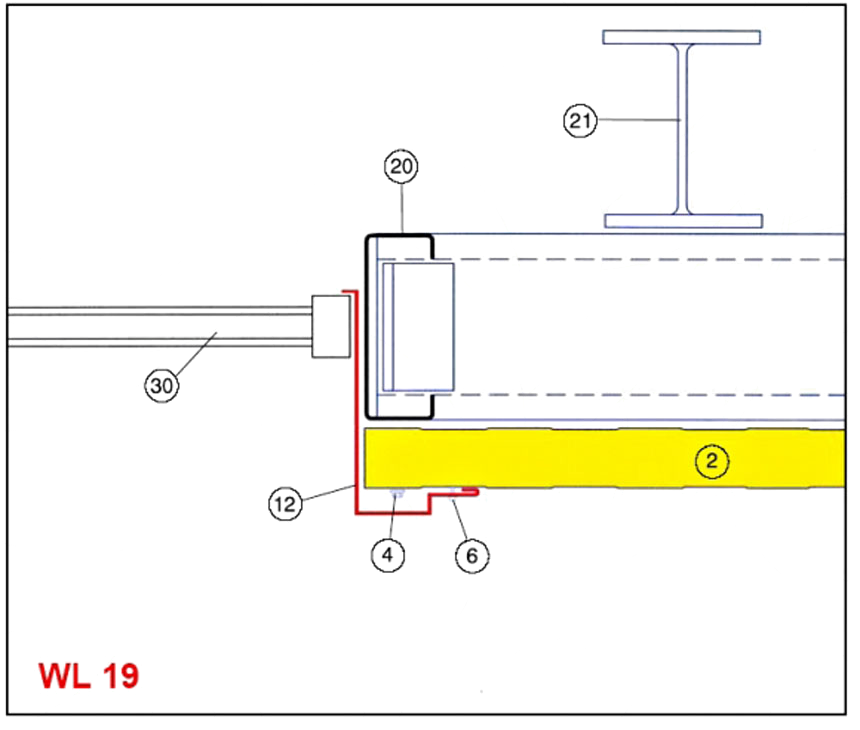

- 2. ECOPANEL WL
- 4. Αυτοδιατρητική βίδα στερέωσης 5,5 - 6,3mm x L και µεταλλική ροδέλα µε EPDM
- 6. Βίδα συρραφής
- 12. Ειδικό τεµάχιο
- 20. Τεγίδα σχήµατος «C»
- 21. Μεταλλικός σκελετός 30. Υαλοστάσιο

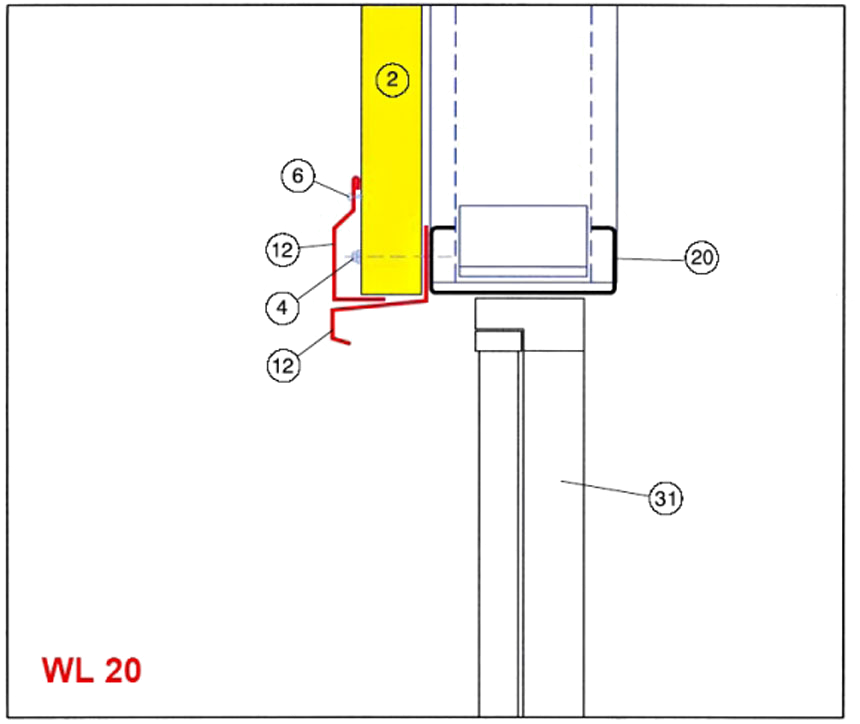

- 2. ECOPANEL WL
- 4. Αυτοδιατρητική βίδα στερέωσης 5,5 - 6,3mm x L και µεταλλική ροδέλα µε EPDM
- 6. Βίδα συρραφής
- 12. Ειδικό τεµάχιο
- 20. Τεγίδα σχήµατος «C»
- 31. Θύρα

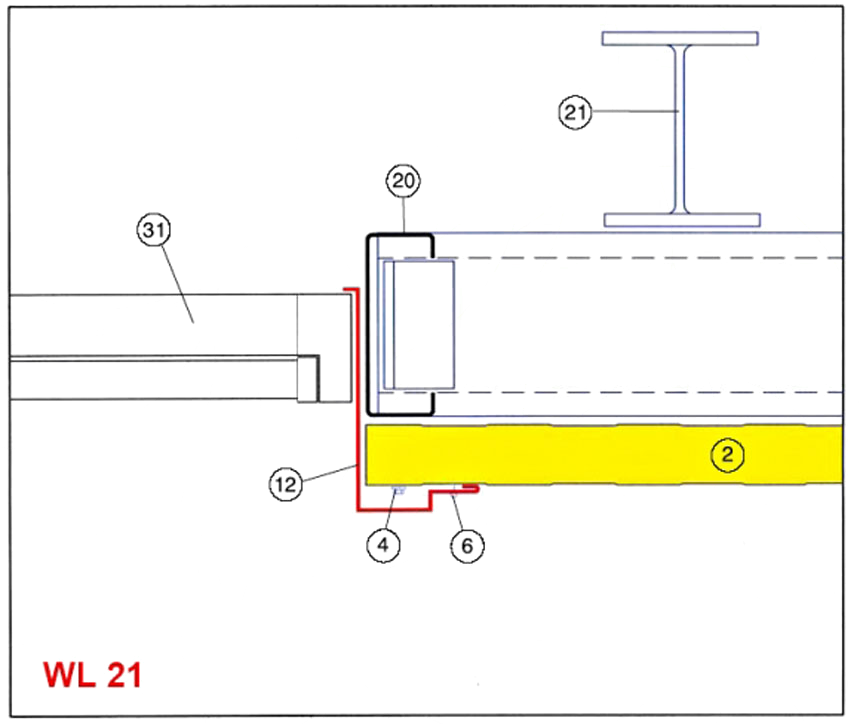

- 2. ECOPANEL WL
- 4. Αυτοδιατρητική βίδα στερέωσης 5,5 - 6,3mm x L και µεταλλική ροδέλα µε EPDM
- 6. Βίδα συρραφής
- 12. Ειδικό τεµάχιο
- 20. Τεγίδα σχήµατος «C»
- 21. Μεταλλικός σκελετός
- 31. Θύρα
